Como abrir um exame de TCFC i-CAT

O i-CAT exporta DICOM JPEG Extended de 12 bits. Nosso visualizador no navegador o decodifica sem o Tx STUDIO, com toda a qualidade de imagem preservada.

Analyze My Teeth
Política editorialInformativo. Não é um diagnóstico.

Principais pontos

  • O i-CAT exporta DICOM padrão usando a sintaxe de transferência JPEG Extended de 12 bits; visualizadores que só aceitam JPEG de 8 bits exibem imagens em branco ou corrompidas
  • Arraste a pasta DICOM do disco i-CAT para o nosso visualizador no navegador; o índice DICOMDIR é opcional, mas ajuda a organizar as séries automaticamente
  • Nosso visualizador inclui um decodificador JPEG Extended de 12 bits que aceita dados de pixels de até 12 bits. A decodificação não reverte a perda de qualidade ocorrida durante a compressão
  • O Tx STUDIO é o visualizador oficial do i-CAT, mas funciona apenas no Windows e exige cadastro; o visualizador no navegador funciona em qualquer plataforma, sem configuração

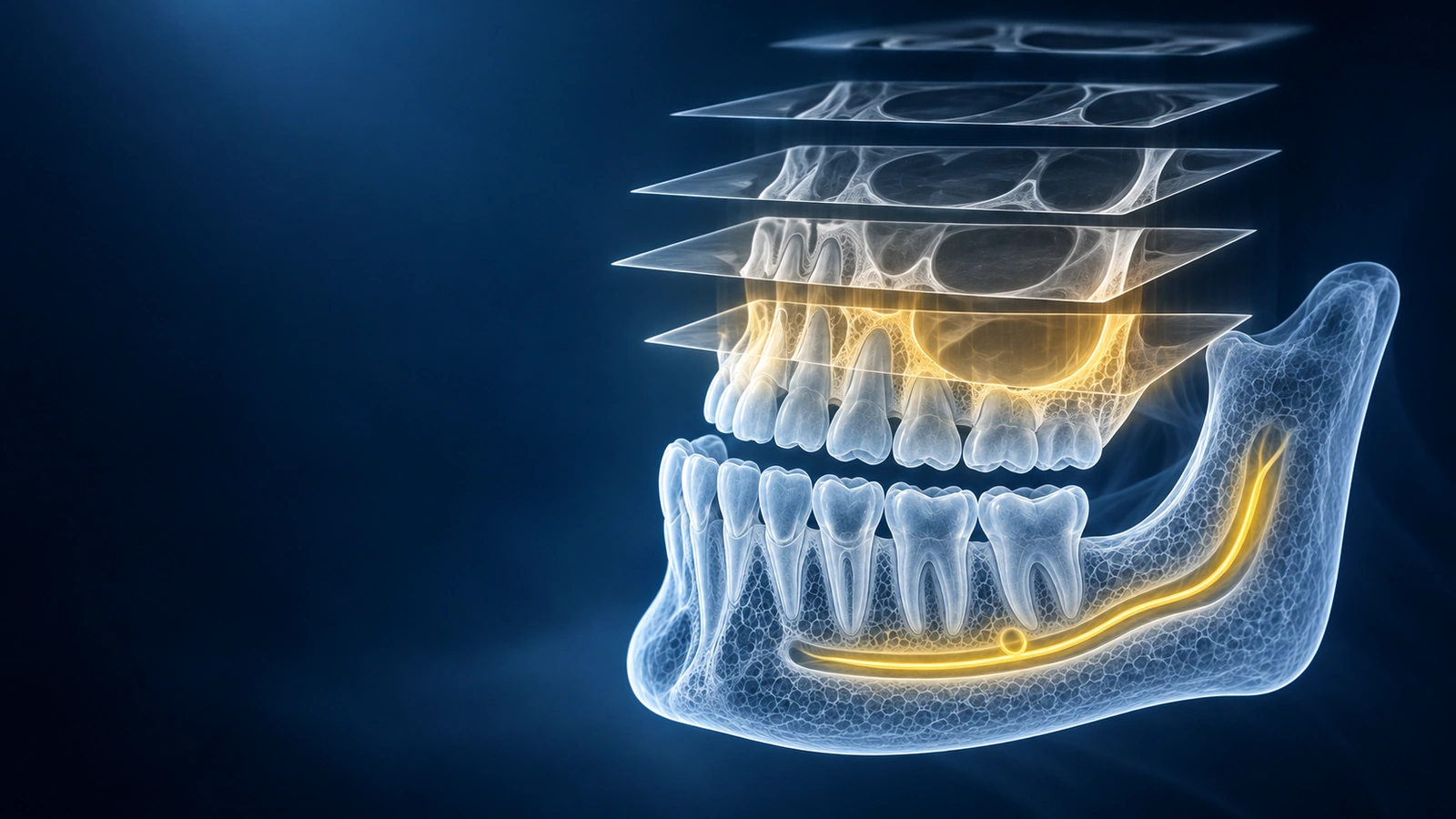

Arquivos de cortes axiais se empilhando para montar um volume 3D de mandíbula em TCFC odontológica
Cada corte axial é um arquivo DICOM próprio; empilhados, eles reconstroem o volume 3D completo na profundidade de bits original do scanner. Ilustração educacional, não é um exame médico.

O i-CAT é um dos scanners de TCFC odontológica mais difundidos do mundo, usado por cirurgiões bucomaxilofaciais, ortodontistas e clínicas de planejamento de implantes. Ao contrário de alguns aparelhos de TCFC odontológica que geram contêineres proprietários, o i-CAT exporta DICOM padrão, mas com uma particularidade: usa a sintaxe de transferência JPEG Extended de 12 bits, uma codificação com perdas que aceita dados de pixels de até 12 bits. Muitos visualizadores DICOM genéricos não têm suporte a JPEG Extended, o que faz os arquivos do i-CAT parecerem corrompidos ou em branco. Para um guia geral que cobre todos os scanners odontológicos, veja Como abrir um arquivo de TCFC odontológica.

Abra seu exame i-CAT

O i-CAT gera DICOM padrão (com JPEG Extended de 12 bits)

Todo scanner i-CAT grava arquivos DICOM em conformidade com o padrão. Cada corte axial é armazenado como um arquivo .dcm individual, com preâmbulo DICOM, tags de metadados do paciente e um elemento de dados de pixel codificado em JPEG Extended de 12 bits (sintaxe de transferência 1.2.840.10008.1.2.4.51). Essa codificação mantém toda a faixa de tons de cinza de 12 bits capturada pelo sensor do i-CAT, essencial para distinguir osso cortical, osso trabecular e tecidos moles. Visualizadores que implementam apenas o decodificador JPEG básico de 8 bits não exibem os arquivos do i-CAT corretamente: mostram uma imagem em branco ou geram um erro de sintaxe de transferência.

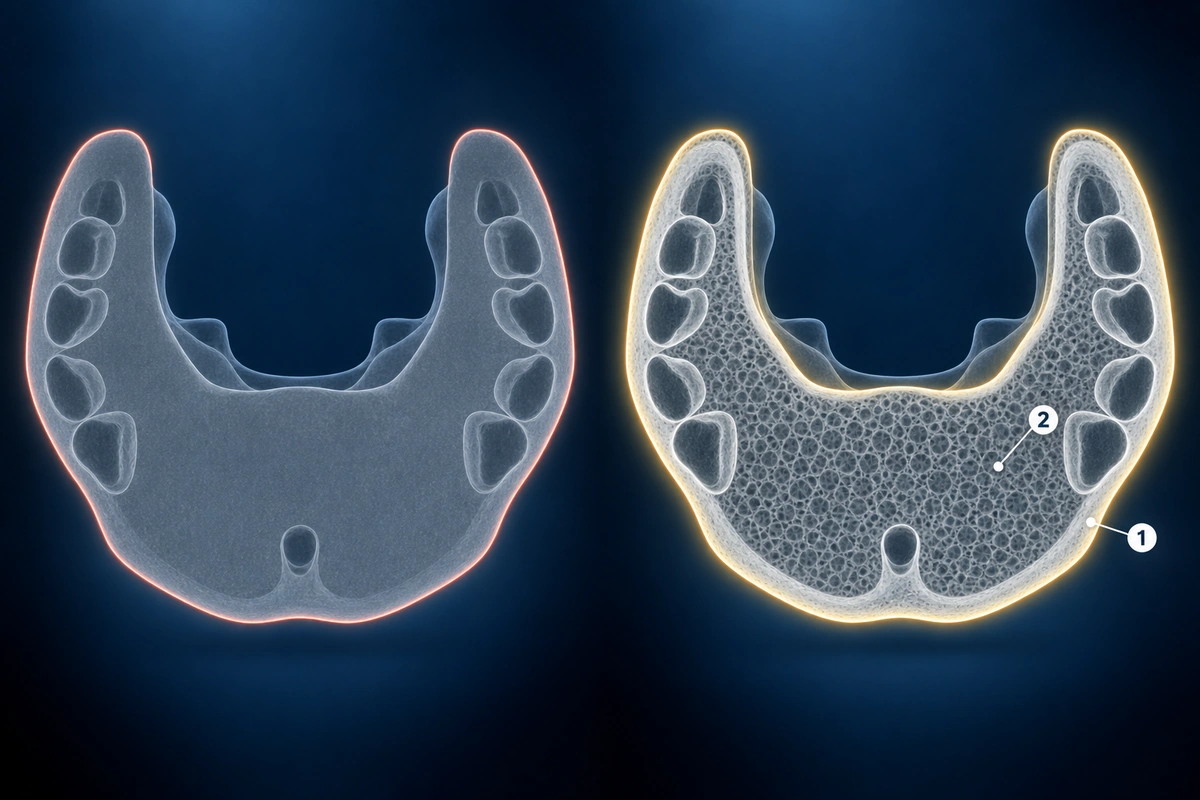

Corte de TCFC em branco, gerado por um decodificador sem suporte, ao lado de um corte completo de 12 bits mostrando osso cortical e osso trabecular
Esquerda: um visualizador sem decodificador JPEG Extended de 12 bits mostra um corte em branco. Direita: a decodificação completa mantém toda a faixa de tons de cinza. 1 — osso cortical; 2 — osso trabecular. Ilustração educacional, não é um exame médico.

Como ler a estrutura do CD

Um CD de paciente típico do i-CAT tem uma pasta DICOM na raiz contendo todos os arquivos .dcm por corte, geralmente numerados em sequência. Muitas vezes você também encontra na raiz um arquivo de índice DICOMDIR que mapeia a estrutura de estudos e séries. Alguns discos i-CAT incluem um iniciador para Windows, o CD_Viewer.exe, e uma pasta PREVIEW com imagens JPEG de baixa resolução. Os dados diagnósticos ficam inteiramente na pasta DICOM. Arraste essa pasta, ou todo o conteúdo do disco, para o nosso visualizador e o volume do i-CAT será carregado com fidelidade total de 12 bits dentro do seu navegador.

Alternativa ao Tx STUDIO Viewer

A Envista Holdings (empresa que vende os scanners i-CAT) oferece o Tx STUDIO como aplicativo oficial de visualização e planejamento de tratamento do i-CAT. O Tx STUDIO é um aplicativo de desktop exclusivo para Windows que exige cadastro de conta e uma licença de software ativa. Para o paciente que quer ver o exame i-CAT em um Mac, iPhone ou Android, ou simplesmente sem instalar nenhum programa, o Tx STUDIO não é uma opção viável. Nosso visualizador no navegador decodifica nativamente os arquivos DICOM JPEG Extended de 12 bits do i-CAT, então você pode ver as imagens exportadas sem o Tx STUDIO.

A qualidade da imagem é preservada ao abrir no navegador

Nosso visualizador traz um decodificador JPEG Extended de 12 bits completo, ou seja, lê os pixels do i-CAT na profundidade de bits original registrada pelo scanner. Nenhum valor de pixel é cortado, arredondado ou convertido para 8 bits durante a decodificação. Depois que o volume é carregado no navegador, você pode ajustar janela e nível exatamente como faria no Tx STUDIO, inspecionar reconstruções axiais, coronais e sagitais e medir dimensões ósseas, tudo com a mesma qualidade de imagem do i-CAT. Se o seu exame i-CAT ainda não carregar corretamente, consulte a lista de formatos compatíveis para ver as sintaxes de transferência e os tipos de contêiner que nosso visualizador aceita.

Perguntas frequentes

O que é JPEG Extended no DICOM do i-CAT?

O JPEG Extended (sintaxe de transferência DICOM 1.2.840.10008.1.2.4.51) é uma variante de JPEG definida pelo DICOM que oferece suporte a tons de cinza de 12 bits. O i-CAT o utiliza para armazenar toda a profundidade de bits capturada pelo sensor, sem inflar o tamanho dos arquivos aos níveis que o DICOM sem compressão exigiria. Como o JPEG básico só aceita 8 bits por canal, visualizadores que não implementam a variante Extended não conseguem decodificar corretamente os pixels do i-CAT e mostram imagens em branco ou cheias de ruído.

Vou perder qualidade de imagem ao abrir arquivos do i-CAT no navegador?

O JPEG Extended usa compressão com perdas. Abrir o arquivo não recupera informações perdidas durante a compressão. A aparência na tela também depende do monitor e dos ajustes de janela.

Posso visualizar sem o Tx STUDIO?

Sim. Nosso visualizador no navegador lê diretamente os arquivos DICOM JPEG Extended do i-CAT, sem o Tx STUDIO nem qualquer outro software da Envista. Abra a página do visualizador no navegador, arraste para ela a pasta DICOM do disco i-CAT e o seu exame será carregado. O Tx STUDIO é útil em fluxos clínicos de planejamento de tratamento; para simplesmente ver o seu próprio exame, um visualizador no navegador é mais rápido de acessar e funciona em qualquer plataforma.

Abra seu exame i-CAT

Fontes

  1. DICOM Standards Committee. DICOM PS3.10: Media Storage and File Format for Media Interchange.
  2. DICOM Standards Committee. DICOM PS3.5, A.4: Transfer Syntaxes for Encapsulation of Encoded Pixel Data.
  3. DICOM Standards Committee. DICOM PS3.5, Chapter 8: Encoding of Pixel, Overlay and Waveform Data.
